| 產品說明: |
|
SWP-CSR系列彩色無紙記錄儀
|
CSR系列彩色無紙記錄儀采用5.7英寸TFT或STN彩色液晶屏作為顯示器，采
|
|
|
用大容量FLASH作為存儲介質，結構小巧緊湊，性價比高。數
|
|
據可以保存到USB存儲棒， 也可以通過通訊方式傳送到上位機，通過PC軟件可
|
|
以方便地實現實時數據采集、參數設置、數據分析和管理。
|
|
全中文 操作界面
|
| 所有顯示畫面、組態界面及打印輸出全中文顯示，快捷的中文菜單，提示 |
|
用戶逐級完成參數設定。
|
|
明確的中文信息，標識顯示數據的工程涵義，方便現場操作人員的使用。
|
|
內置國標二級漢字庫全部8178個漢字和字符，帶拼音輸入法，可對通道工位等
|
|
信息進行漢字標注。
|
|
極高的 性能價格比
|
|
與同類儀表相比，只需單色無紙記錄儀的價格，即可享用彩色無紙記錄儀
|
|
的性能。
|
|
增強型儀表可帶流量積算功能?？赏瓿闪髁肯禂?shù)的自動演算與設置，適配
|
|
各種不同類型的流量、溫度、壓力傳感器，可對質量、流量、體積流量
|
|
、熱能、熱量等進行實時值測量與累積積算。
|
|
增強型儀表可帶PID控制，可實現4路的32段自整定PID控制。
|
|
豐富多樣的操作顯示畫面
|
|
采用5.7英寸320*240寬視角TFT或STN彩色液晶顯示器。
|
|

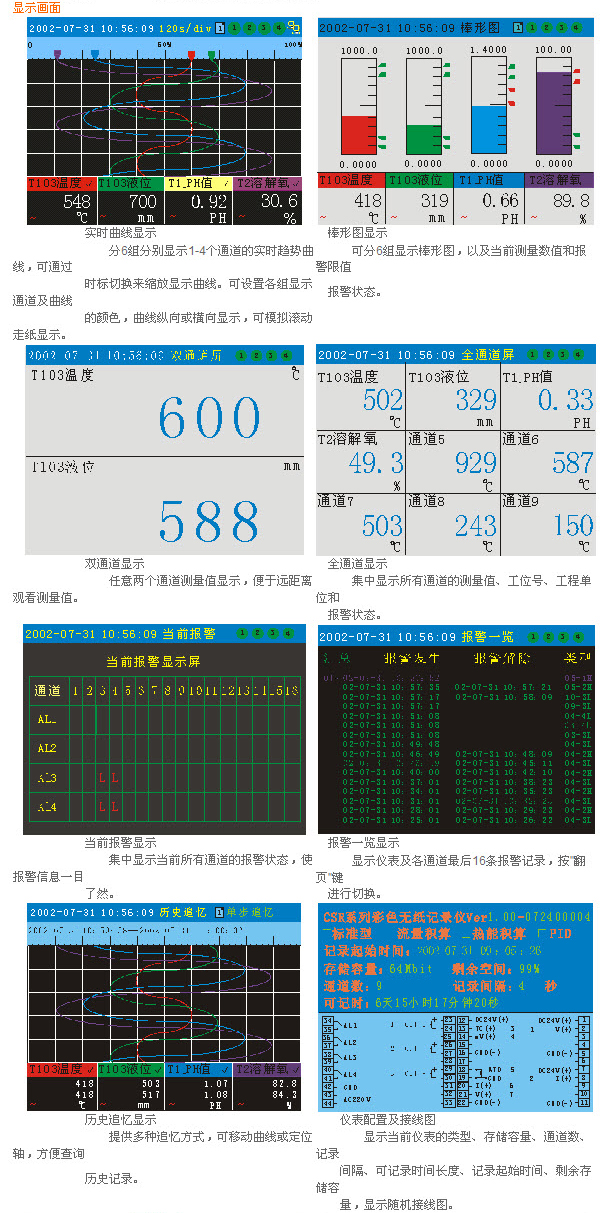

豐富的圖形畫面，提供各種需要顯示的參數組合。顯示畫面包括曲線顯示、棒圖顯示、全通道總覽顯示、歷史追憶、報警一覽、日/月
|
|
/班報表等。
|
|
輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。
|
|
配置畫面可顯示儀表功能、存儲容量、可記錄數據時間長度、隨機接線圖等信息。
|
|
高容量的存儲空間
|
|
采用快閃存儲器作為內部存儲介質，不需后備電池，即使斷電也不會丟失數據。
|
|
基本配置為64Mbit的閃存，可擴充到128Mbit。即使是數值瞬間突變，也
|
|
會記錄在案。
|
|
可使用外部存儲棒，容量64Mbit或128Mbit可選。采用USB存儲棒代替軟盤，存儲容量擴大5~11倍，且無機械可動部件，不易損壞，可靠
|
|
性強。
|
|
靈活的硬件組配
|
|
采用即插即用型插卡式結構，設計有多種類型的輸入輸出I/O卡，用戶需要擴充輸入輸出通道時，無須返回廠家或另購新表，只需購買
|
|
相應的I/O卡，即插即用，儀表會檢測到新I/O卡，并自動生成相應的隨機接線圖。
|
|
每臺儀表有3個擴展插槽，可實現16路輸入，8路I/V輸出，6路饋電輸出。
|
|
強大的 記錄追憶功能：
|
|
可單步追憶。
|
|
可自動連續（追憶速度分20檔可調）追憶。
|
|
可按時間查詢追憶。
|
|
可通過移動定位軸來查看歷史數據及曲線。
|
|
功能日益強大的應用軟件
|
|
PC應用分析軟件可通過RS232/RS485通訊或USB存儲棒讀取記錄數據，并可通過通訊進行組態設置，方便對數據的分析和管理。
|
|
可隨時通過INTERNET免費升級新版本的應用分析軟件。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
主要技術指標
|
|
輸入信號 模擬量輸入： 熱電偶 B、S、K、E、T、J、W
|
|
熱電阻 Pt100、Cu50
|
|
電壓 0 - 5V 1 - 5V
|
|
0 - 100mv 0 - 20mv
|
|
電流 0 - 10mA 4 - 20mA
|
|
脈沖量輸入： 矩形波，正弦波或三角波
|
|
幅度 ≥ 4V 頻率 0 - 15KHz
|
|
運算輸入： 可進行通道與通道之間的加、減、乘、除、開方運算，得到新的通道值，且無需另加費用。
|
|
輸出信號 模擬量輸出： 電流 0 - 10mA （負載≤750Ω）
|
|
4 - 20mA （負載≤500Ω）
|
|
電壓 0 - 5V （負載≥250KΩ）
|
|
1 - 5V （負載≥250KΩ）
|
|
開關量輸出： 繼電器觸點容量：AC 220V/3A 或DC 24V/5A（阻性負載）
|
|
SCR輸出 -- 400V/0.5A
|
|
SSR輸出 -- 6 - 9V/0.05A
|
|
饋電輸出 ： DC 24V/30mA
|
|
精 度 0.5 %FS±1字 或 0.2% FS±1字
|
|
補償方式 溫度補償，壓力補償或溫度壓力補償
|
|
小信號切除 0 - 25.5%FS
|
|
測量范圍 -1999 - 999999字
|
|
累積值范圍 0 -- 999999999.999 字
|
|
采樣周期 0.5秒
|
|
記錄間隔 1秒--4分鐘之間以秒為單位共240檔可供選擇。
|
|
顯示方式 背光式大屏幕液晶（LCD）圖形顯示板
|
|
顯示內容可由漢字，西文，數字，過程曲線，光柱等組成
|
|
通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，LCD畫面對比度，屏幕時標變更等
|
|
瞬時流量顯示：0 - 999999 累積流量顯示：0 - 999999999.999
|
|
瞬時熱能顯示：0 - 999999 累積熱能顯示：0 - 999999999.999
|
|
溫度補償顯示：-1999 - 999999 壓力補償顯示：-1999 - 999999
|
|

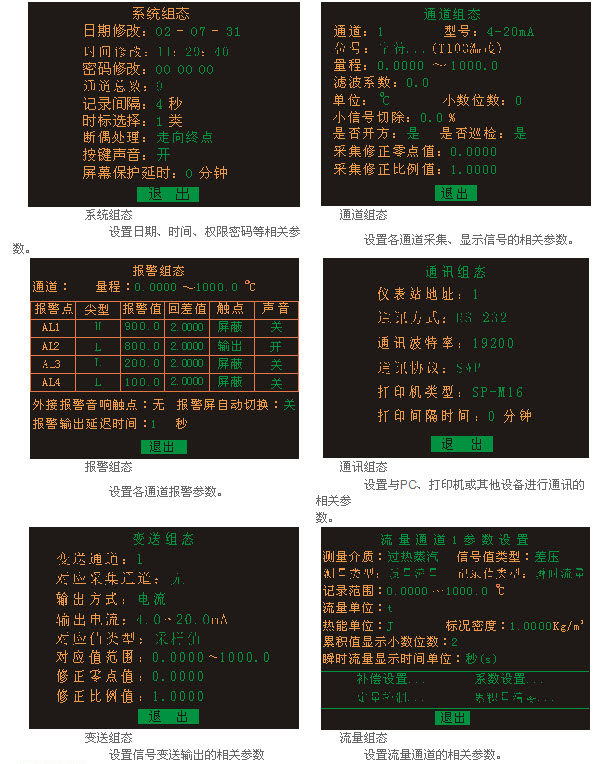

參數設定 中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定。
|
|
報警功能 每個通道可以設定4個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警
|
|
輸出（4個繼 電器可復用）、蜂鳴報警輸出。還可設置外接報警音響觸點和報警屏自動切換功能。每個通道保
|
|
存新的16回差、繼電器觸電條報警信息。
|
|
控制方式 可選擇帶回差的ON/OFF繼電器觸點輸出（AC220V/3A）。
|
|
通訊輸出 RS232/485 ，波特率1200 ~ 57600pbs (TTL電平，儀表右側接口)
|
|
1200 ~ 19200pbs (帶光隔，儀表后側接口)
|
|
打印功能 可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機(如LQ-300K)，打印歷史數據或曲線。
|
|
保護方式 設定參數保存，記錄數據斷電保存，內置 WATCHING DOG 電路。
|
|
屏保功能 可設置在連續無按鍵一定時間后，關閉屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復屏幕顯示。
|
|
語 言 中文(簡體或繁體)
|
|
使用環境 環境溫度 0 ~ 45 ℃ 相對濕度 ≤ 85%RH 避免強腐蝕性氣體
電源電壓 AC 220V+10-15% 50 - 60Hz
|
|
功 耗 ≤ 25W
|
|
重 量 約1000 g
|
|

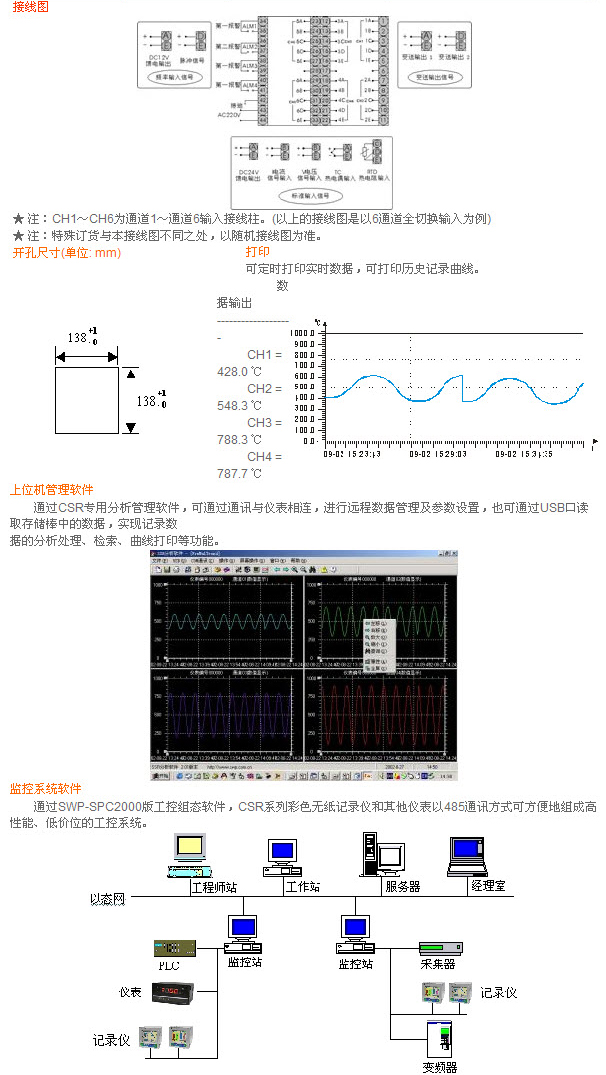

安 裝 儀表尺寸：165×150×220 mm 開孔尺寸：138×138 mm
安裝：卡條式固定架
|
|
存儲容量 存儲空間為128Mbit，數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關，可參考下表：
|
|
容量（Mb）
|
記錄間隔(S)
|
通道數
|
大約可記錄天數(天)
|
|
64
(出廠基本配置)
|
10
|
1
|
152
|
|
2
|
76
|
|
4
|
38
|
|
8
|
18
|
|
16
|
8
|
|
240
|
1
|
3663
|
|
2
|
1831
|
|
4
|
915
|
|
8
|
438
|
|
16
|
199
|
|
128
(可擴展）
|
10
|
1
|
327
|
|
2
|
163
|
|
4
|
81
|
|
8
|
39
|
|
16
|
17
|
|
240
|
1
|
7850
|
|
2
|
3925
|
|
4
|
1962
|
|
8
|
938
|
|
16
|
426
|
|
|
|
|
選型表
|
|
型 號
|
規 格 代 碼
|
說 明
|
|
SWP-CSR
|
□ □ □- □ □ □ □- □- □ |
大屏幕彩色記錄儀
|
|
功能選擇
|
|
|
|
|
|
|
|
|
|
彩色無紙記錄儀
|
|
|
|
|
|
|
|
|
|
|
彩色無紙記錄儀帶流量/熱能積算功能
|
|
|
|
|
|
|
|
|
|
|
彩色無紙記錄儀帶32段自整定PID控制功能
|
|
|
|
|
|
|
|
|
|
|
彩色無紙記錄儀帶天然氣流量積算功能
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
165*150*210mm
|
|
9
|
|
|
|
|
|
|
|
288*288*210mm
|
|
液晶屏類型
|
T
|
|
|
|
|
|
|
TFT真彩色液晶屏
|
|
S
|
|
|
|
|
|
|
STN彩色液晶屏
|
|
輸入通道數
|
□
|
|
|
|
|
|
可選擇2-16
|
|
通訊方式
|
0
|
|
|
|
|
無通訊
|
|
1
|
|
|
|
|
RS-232C (可選擇帶打印功能)
|
|
2
|
|
|
|
|
RS-485
|
|
輸出通道數
|
□
|
|
|
|
可選擇0-8
|
|
報警輸出點數
|
□
|
|
|
可選擇0-12
|
|
DC24V饋電輸出路數
|
□
|
|
可選擇0-6
|
|
存儲器容量
|
1
|
64Mbit
|
|
2
|
128Mbit
|
|
|
★ 注：1臺記錄儀中可帶3塊擴展板，特殊型號或要求的, 請?zhí)峁┓侄忍柣騾⒖紭藴?，定貨時說明 。
|
|
擴展I/O卡及其他配件
|
|
型 號
|
代 碼
|
說 明
|
|
SWP-CSR-PW
|
|
電源板,帶4路繼電器輸出
|
|
SWP-CSR-AI
|
□ |
2通道全隔離全可切輸入卡,1:1路，2:2路，（帶饋電）
|
|
SWP-CSR-PI
|
□ |
2通道頻率輸入卡, 1:1路，2:2路
|
|
SWP-CSR-AO
|
□ |
4通道I/V輸出卡, 1:1路，2:2路, 3:3路，4:4路
|
|
SWP-CSR-HI
|
□ |
|
|
|
電流輸入路數（0-8）
|
8信號量混合輸入輸出卡 （*）
|
|
□
|
|
|
電壓輸入路數（0-8）
|
|
□
|
|
熱電偶輸入路數（0-8）
|
|
□
|
熱電阻輸入路數（0-4）
|
| |
DC24V饋電路數（0-2）
|
|
SWP-CSR-JO
|
□ |
繼電器輸出擴展卡(1-8)，共地接點
|
|
SWP-CSR-USB
|
□ |
USB存儲棒（1：64Mb，2：128Mb）
|
|
|
注*：電流輸入路數+電壓輸入路數+熱電偶輸入路數+熱電阻輸入路數*2+饋電路數>8 為無效。
|
|
|
|
|
|
